　　一、項目概況

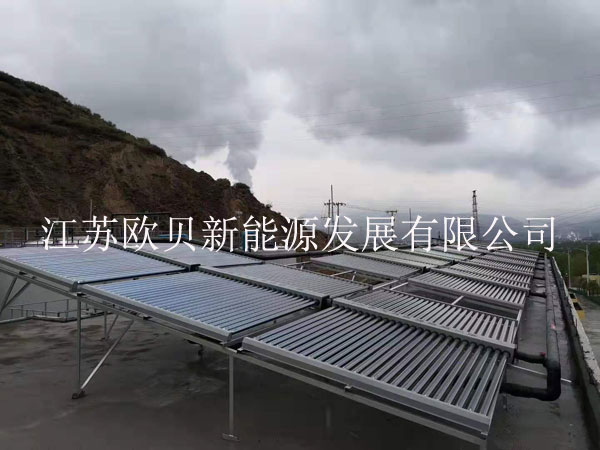

　　青海西寧滲透液處理項目是通過微生物發酵來分解城市生活垃圾，達到國家環保治理要求和環保排放指標，做到?jīng)]有什么污染排放，提升技能指標。根據對比和考察，客戶決定采用太陽能熱水系統對微生物池進行恒溫供暖。

　　二、設計理念

　　青海西寧處于我國西北部，日照時間比較長，太陽能設備正是利用大自然的能源，同時也達到了客戶需要的節能環保的指標。

　　針對客戶的要求及項目的差異性，我司特定為此設計開發了控制系統（PLC控制柜）

　　三、控制系統（PLC控制柜）組成及功能（原理）組成

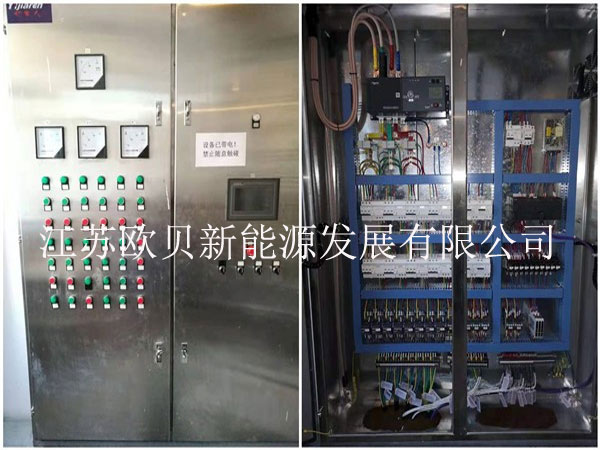

　　1、控制柜設備箱體采用不銹鋼，電氣元件采用施耐德，PLC采用西門子品牌。

　　2、6路溫度傳感器（2路太陽能集熱器溫度、2路水箱溫度、2路板換換熱溫度）

　　3、2路換熱水泵（一用一備）、2路水箱換熱水泵（一用一備）、2路板換換熱泵。

　　4、2套水位傳感器。

　　5、一套補水閥。

　　6、3組輔助電加熱。

　　四、功能（原理）

　　1、控制系統原理利用太陽能集熱器與保溫水箱的水溫數值（用戶設定參數），控制系自動啟動太陽能循環水泵，將保溫水箱內較低溫度的水泵入太陽能集熱器進行加熱，同時將太陽能集熱器內較高溫度的熱水頂出集熱器，流回保溫水箱。通過使保溫水箱水溫升高的方法儲存集熱器吸收的太陽能，以此循環。然后通過板換換熱將保溫水箱內的熱量與滲透液里的水進行換熱，以保障滲透液保持所需的溫度。

　　2、程序控制分為六個模塊（熱交換模塊、水箱換熱模塊、板換換熱模塊、防凍模塊、補水模塊、輔助加熱模塊），溫度數值利用PLC軟件內溫度指令實現準確，溫度的采集讀取。

　　熱交換模塊：通過集熱器上溫度與集熱水箱溫度進行溫差數值與設定溫度比較控制熱交換泵，控制具備手動自動功能。

　　水箱換熱模塊：通過集熱水箱溫度與保溫水箱溫度進行溫差數值與設定溫度比較控制水箱換熱泵，控制具備手動自動功能。

　　板換換熱模塊：通過板換進出水溫度與設定溫度比較進行控制水箱換熱泵，控制具備手動自動功能。

　　防凍模塊：通過采集集熱器下溫度數值與防凍設定溫度進行比較，控制熱交換泵及防凍電熱絲運行，控制具備手動自動功能。

　　補水模塊：通過集熱水箱水位傳感器，與設定水位值進行比較控制補水閥，控制具備手動自動功能。

　　輔助加熱模塊：通過集熱水箱溫度與輔助加熱設定溫度進行比較，控制輔助加熱器，控制具備手動自動功能。

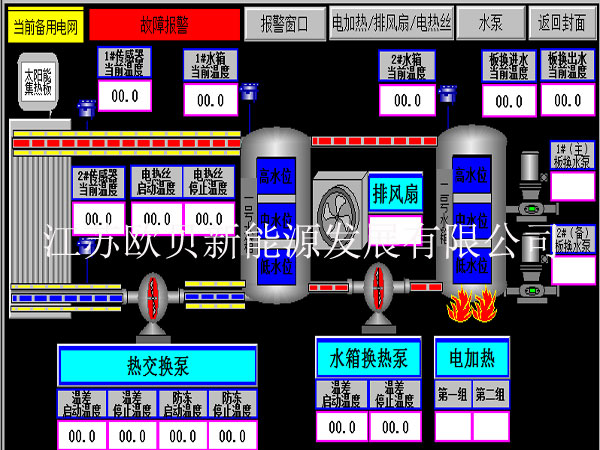

　　3、通過采集整個太陽能熱水系統各水路的溫度及水箱水位等相關數據，結合系統相關水泵、補水閥、板換等配套設施，實現充分、優先利用太陽能，將太陽能與輔助電加熱黃金結合，某種程度減少輔助加熱燃料的消耗，用戶只需通過控制箱上的觸摸屏設定相關參數即可實現對整個系統的自動控制，操作簡單。觸摸屏可視化的窗口，包含了整個熱水系統的運行狀態，大大減少了用戶的維護成本。

　　4、控制柜同時具備遠程通信端口：以太網通訊、DP通訊、RS485接口，用戶根據需要自行選擇，通過通訊端口方便快捷的將熱水系統接入用戶主站系統中便于用戶集中管理與維護。
